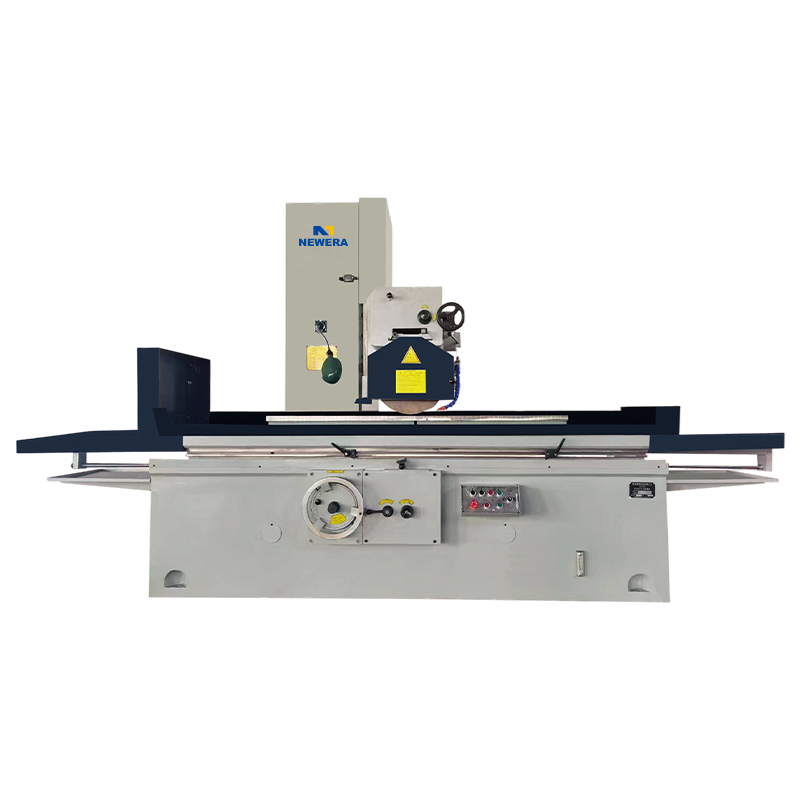

A vaakaakselinen suorakulmainen pöytäpintahiomakone on työstökone, jota käytetään työkappaleen pintojen tarkkuushiontaan. Sillä on laaja valikoima sovelluksia, erityisesti suurta tarkkuutta ja korkeaa pintakäsittelyä vaativien osien työstyksessä. Sen tärkein ominaisuus on sen vaakasuora asettelu, joka antaa koneelle suuremman jäykkyyden, vakaamman koneistussuorituskyvyn ja kyvyn mukauttaa suurempia työkappaleita.
Ammattimaisena OEM-valmistajana ja ODM-valmistajana vaakaakselisten suorakulmaisten pöytäpintahiomakoneiden valmistajana New Era on jatkuvasti saavuttanut edistyneitä tieteellisiä ja teknologisia saavutuksia sekä kotimaassa että kansainvälisesti, ja on nyt kehittynyt ammattimaiseksi valmistajaksi, jolla on täydellinen tuotanto- ja asennuskeskus.
1. Toimintaperiaate Vaakaakselinen suorakaiteen muotoinen pöytäpinnan hiomakone
Vaakaakselisen suorakaiteen muotoisen pöytäpintahiomakoneen toimintaperiaate on samanlainen kuin muiden pintahiomakoneiden. Hionta suoritetaan siten, että hiomakoneessa oleva hiomalaikka koskettaa työkappaleen pintaa. Päätyöprosessi voidaan jakaa seuraaviin vaiheisiin:
(1) Työkappaleen kiinnitys
Työkappale kiinnitetään työpöytään magneettiistukan, puristimen tai erillisen kiinnityslaitteen avulla. Työpöytä on muodoltaan suorakaiteen muotoinen ja liikkuu vaaka-akselilla (sivusuunnassa) tai pystyakselilla (pitkittäissuuntainen) varmistaakseen, että työkappale ei liiku hionnan aikana. Suorakaiteen muotoinen työpöytärakenne mahdollistaa suurempien ja raskaampien työkappaleiden kuljettamisen, joten se soveltuu suurten työkappaleiden tarkkuushiontaan.
(2) Hiomalaikan pyöriminen ja hionta
Hiomakoneen kara käyttää hiomalaikkaa pyörimään, ja hionta alkaa, kun hiomalaikka koskettaa työkappaleen pintaa. Hiomalaikan pyörimisnopeus sovitetaan yhteen työkappaleen syöttönopeuden kanssa, ja työkappaleen pinnalla olevat pienet hiukkaset poistetaan fyysisen kitkan kautta, jolloin saadaan asteittain tasainen ja tasainen pinta. Hiontaprosessin aikana hiomakone säätää työkappaleen tai hiomalaikan liikerataa poikittais-, pitkittäis- tai pystysyötön ohjausjärjestelmän kautta varmistaakseen työkappaleen pinnan tasaisen hion.
(3) Jäähdytys ja lastunpoisto
Koska hiontaprosessi tuottaa korkeita lämpötiloja, leikkausnestejärjestelmällä on rooli jäähdytyksessä ja voitelussa hiontaprosessin aikana. Leikkausneste ei ainoastaan vähennä kitkaa ja lämpötilaa hionnan aikana, vaan auttaa myös puhdistamaan hiontajätteet työkappaleen pinnalta, estäen niitä vaikuttamasta koneistustarkkuuteen.
(4) Tarkkuusohjaus
Vaaka-akseliset suorakaiteen muotoiset pöytäpintahiomakoneet on tyypillisesti varustettu CNC-järjestelmällä tai manuaalisella säätölaitteella, jolla voidaan tarkasti ohjata työstöparametreja, kuten hiontasyvyyttä, syöttönopeutta ja työkappaleen asentoa työkappaleen tarkkuuden ja pinnan laadun varmistamiseksi.
2. Vaaka-akselin suorakulmaisen pöytäpinnan hiomakoneen ominaisuudet
(1) Korkea jäykkyys ja vakaus
Vaakaakselisen suorakaiteen muotoisen pöytäpintahiomakoneen vaakasuora rakenne tarjoaa vahvemman jäykkyyden, jolloin se kestää suurempia leikkausvoimia ja säilyttää vähemmän muodonmuutoksia hionnan aikana. Pöydän suorakaiteen muotoinen muotoilu varmistaa suuremman tukipinnan, mikä tekee raskaampien tai suurempien työkappaleiden käsittelystä vakaampaa.
(2) Soveltuvuus suurikokoisten työkappaleiden käsittelyyn
Verrattuna pystypintaisiin hiomakoneisiin, vaakaakselisessa suorakaiteen muotoisessa pöytäpintahiomakoneessa on suurempi pöytä, joka pystyy tukemaan suurempia työkappaleita, joten se soveltuu suurten osien, kuten muottien, työstökonealustojen ja suurten mekaanisten osien käsittelyyn. Sen laajempi käsittelyalue tekee siitä ihanteellisen laitteen raskaiden koneiden ja muottien valmistukseen.
(3) Erinomainen koneistustarkkuus
Tarkan CNC-järjestelmän tai manuaalisen säätölaitteen avulla vaaka-akselinen suorakulmainen pöytäpintahiomakone voi saavuttaa mikronitason työstötarkkuuden. Sen korkea jäykkyys ja tarkkuusohjausjärjestelmä varmistavat, että työkappaleen pinnan tasaisuus ja sileys täyttävät tiukat vaatimukset, joten sitä käytetään laajalti suurta tarkkuutta vaativissa koneistustehtävissä.
(4) Monikäyttöisyys ja joustavuus
Vaaka-akselinen suorakaiteen muotoinen pöytäpintahiomakone ei pysty ainoastaan suorittamaan tavallista pintahiontaa, vaan myös hiomaan kaltevia pintoja, porrastettuja pintoja ja epäsäännöllisen muotoisia pintoja. Sen joustavat työstömenetelmät mukautuvat erilaisten työkappaleiden työstötarpeisiin ja lisäävät työstökoneen käyttöaluetta.
(5) Vähentynyt tärinä ja parempi koneistuslaatu
Vaakasuuntainen rakenne vähentää epävakaan painopisteen aiheuttamia tärinäongelmia, joita voi esiintyä pystyhiomakoneissa, mikä varmistaa tasaisemman hiontaprosessin ja parantaa siten koneistuksen tarkkuutta ja pinnan viimeistelyä.
2. Vaaka-akselin suorakulmaisen pöytäpinnan hiomakoneen ominaisuudet
(1) Korkea jäykkyys ja vakaus
Vaakaakselisen suorakaiteen muotoisen pöytäpintahiomakoneen vaakasuora rakenne tarjoaa vahvemman jäykkyyden, jolloin se kestää suurempia leikkausvoimia ja säilyttää vähemmän muodonmuutoksia hionnan aikana. Pöydän suorakaiteen muotoinen muotoilu varmistaa suuremman tukipinnan, mikä tekee raskaampien tai suurempien työkappaleiden käsittelystä vakaampaa.
(2) Soveltuvuus suurikokoisten työkappaleiden käsittelyyn
Verrattuna pystypintaisiin hiomakoneisiin, vaakaakselisessa suorakaiteen muotoisessa pöytäpintahiomakoneessa on suurempi pöytä, joka pystyy tukemaan suurempia työkappaleita, joten se soveltuu suurten osien, kuten muottien, työstökonealustojen ja suurten mekaanisten osien käsittelyyn. Sen laajempi käsittelyalue tekee siitä ihanteellisen laitteen raskaiden koneiden ja muottien valmistukseen.
(3) Erinomainen koneistustarkkuus
Tarkan CNC-järjestelmän tai manuaalisen säätölaitteen avulla vaaka-akselinen suorakulmainen pöytäpintahiomakone voi saavuttaa mikronitason työstötarkkuuden. Sen korkea jäykkyys ja tarkkuusohjausjärjestelmä varmistavat, että työkappaleen pinnan tasaisuus ja sileys täyttävät tiukat vaatimukset, joten sitä käytetään laajalti suurta tarkkuutta vaativissa koneistustehtävissä.
(4) Monikäyttöisyys ja joustavuus
Vaaka-akselinen suorakaiteen muotoinen pöytäpintahiomakone ei pysty ainoastaan suorittamaan tavallista pintahiontaa, vaan myös hiomaan kaltevia pintoja, porrastettuja pintoja ja epäsäännöllisen muotoisia pintoja. Sen joustavat työstömenetelmät mukautuvat erilaisten työkappaleiden työstötarpeisiin ja lisäävät työstökoneen käyttöaluetta.
(5) Vähentynyt tärinä ja parempi koneistuslaatu
Vaakasuuntainen rakenne vähentää epävakaan painopisteen aiheuttamia tärinäongelmia, joita voi esiintyä pystyhiomakoneissa, mikä varmistaa tasaisemman hiontaprosessin ja parantaa siten koneistuksen tarkkuutta ja pinnan viimeistelyä.
3. Vaaka-akselin suorakaiteen muotoisen pöytäpinnan hiomakoneen huoltopisteet
Säännöllinen huolto on välttämätöntä vaaka-akselin suorakaiteen muotoisen pöydän pintahiomakoneen pitkäaikaisen vakaan toiminnan varmistamiseksi ja sen korkean tarkkuuden työstökyvyn ylläpitämiseksi. Seuraavassa on joitain keskeisiä ylläpitokohtia:
(1) Säännöllinen puhdistus ja voitelu
Hiomakoneen pinta, ohjauskiskot, hiomalaikat ja muut osat on puhdistettava säännöllisesti, jotta pölyä ja leikkauslastuja ei pääse kerääntymään koneen sisään ja vaikuttamaan sen tarkkuuteen. Erityisesti ohjauskiskot ja johtoruuvit tulee voidella säännöllisesti kulumisen estämiseksi ja sujuvan liikkeen ylläpitämiseksi.
(2) Hiomalaikan tarkastus ja viimeistely
Hiomalaikan kulumisaste vaikuttaa suoraan koneistuksen tarkkuuteen ja pinnan laatuun. Hiomalaikan kuluminen tulee tarkastaa säännöllisesti tasaisen kulumisen varmistamiseksi, ja se tulee pukea tai vaihtaa tarvittaessa. Hiomalaikan säännöllinen viimeistely voi säilyttää sen optimaalisen leikkaustilan ja estää työkappaleen pinnan epätasaisuuden tai hiomalaikan ongelmista johtuvat tarkkuusvirheet.
(3) Työstökoneen tarkkuuden kalibrointi
Pitkän käytön jälkeen työstökoneen tarkkuus saattaa poiketa, joten se on kalibroitava säännöllisesti. Käytä tarkkuusmittaustyökaluja työstökoneen tasaisuuden, kohtisuoran ja pöydän liikkeen tarkkuuden tarkistamiseen varmistaaksesi, että työstö ei vaikuta työkappaleen tarkkuuteen.
(4) Karan ja käyttöjärjestelmän tarkastus
Kara ja käyttöjärjestelmä ovat vaaka-akselisen suorakaiteen muotoisen pöytäpintahiomakoneen ydinkomponentteja. Tarkista säännöllisesti, että kara toimii moitteettomasti ja käyttöjärjestelmä epänormaalin melun tai tärinän varalta. Jos poikkeavuuksia havaitaan, korjaus tai vaihto on suoritettava välittömästi.
(5) Jäähdytysnesteen ja lastunpoistojärjestelmän huolto
Jäähdytysnestejärjestelmän taso ja laatu on tarkastettava säännöllisesti, jotta estetään saastuminen tai epäsopiva pitoisuus, joka voi vaikuttaa jäähdytystehoon. Lastunpoistojärjestelmä tarvitsee myös säännöllistä puhdistusta, jotta pöydälle tai hiomalaikalle ei kerry lastuja, jotka vaikuttavat työstötarkkuuteen.
(6) Sähköjärjestelmän tarkastus
Sähköjärjestelmän vakaus vaikuttaa suoraan myllyn normaaliin toimintaan. Tarkasta säännöllisesti sähkökomponentit, ohjauspaneelit ja kaapeliliitännät varmistaaksesi, että kaikki sähkökomponentit eivät ole löystyneet tai vanhentuneet. Vältä sähkövioista johtuvat koneistuskatkot.
(7) Ympäristöasioiden hallinta
Tarkkuushiomakoneilla on korkeat ympäristövaatimukset, ja niiden on ylläpidettävä tasaista lämpötilaa ja kosteutta. Liialliset lämpötilaerot voivat aiheuttaa työstökoneen lämpölaajenemista, mikä vaikuttaa koneistuksen tarkkuuteen. Siksi on suositeltavaa asentaa työstökone lämpötilasäädeltyyn työpajaan, jotta vältetään korkean lämpötilan ja kosteuden vaikutus työstökoneen suorituskykyyn.
