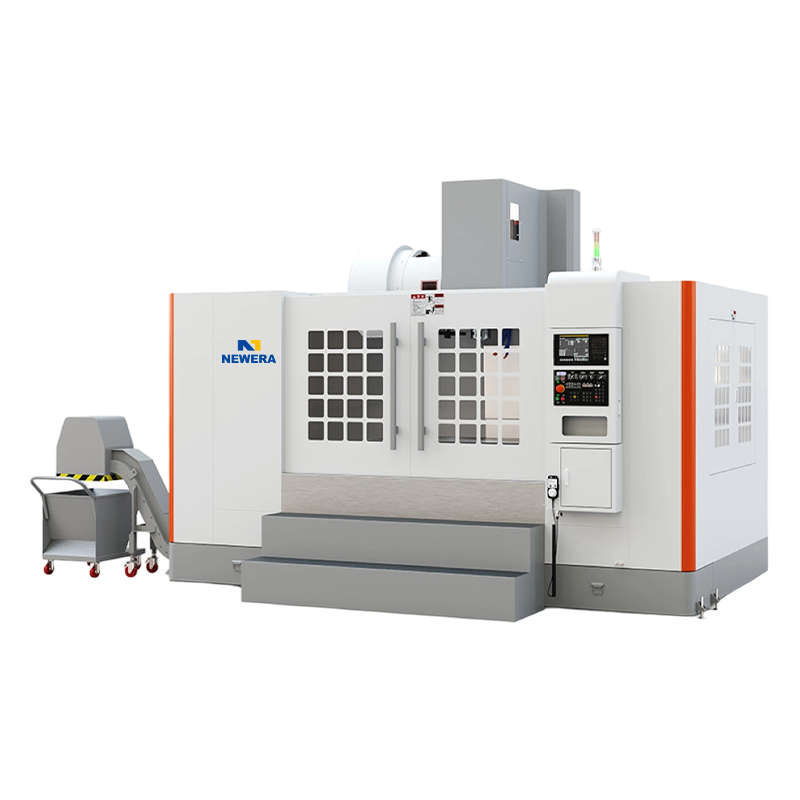

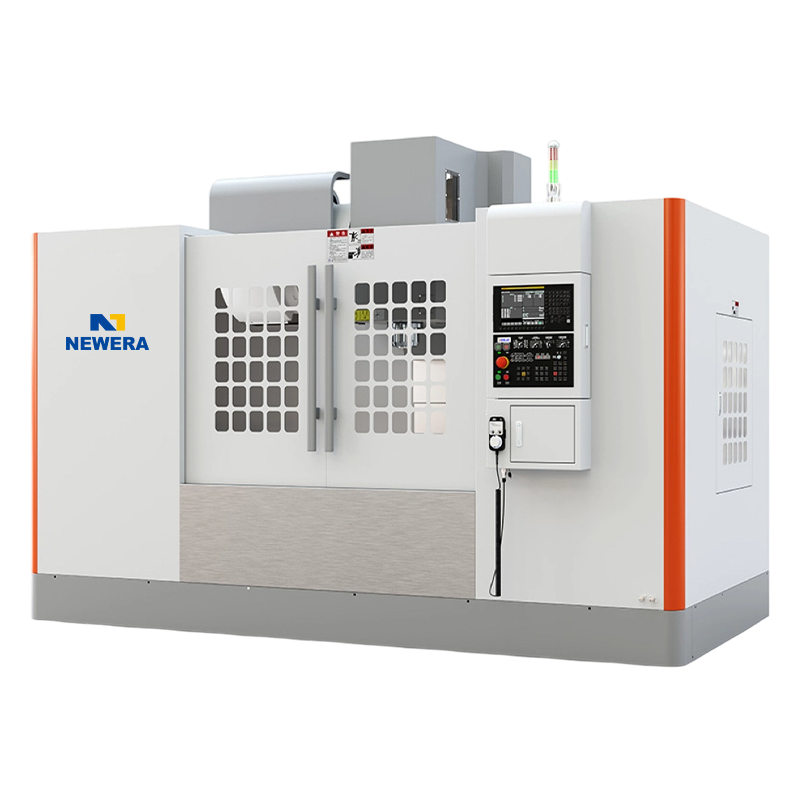

A Y-akseli 4-suuntainen pystysuora työstökeskus on erityisesti suunniteltu CNC-työstökone, jossa on ainutlaatuinen neliakselinen Y-akselin liiketila, jota käytetään laajalti monimutkaisten työkappaleiden monitahoiseen työstöön. Perinteisiin kolmiakselisiin pystysuuntaisiin työstökeskuksiin verrattuna Y-akselin 4-suuntaiset pystysuorat työstökeskukset lisäävät Y-akselin vapausasteita, mikä mahdollistaa leikkausoperaatioiden useammissa kulmissa koneistuksen aikana, mikä parantaa koneistuksen tehokkuutta ja joustavuutta.
1. Mikä on a Y-akseli 4-suuntainen pystysuora työstökeskus ?
Y-akselin 4-suuntainen pystysuora työstökeskus on pystysuora CNC-työstölaite, jossa on neliakselinen Y-akseliliike. Perinteiset pystysuuntaiset työstökeskukset liikkuvat yleensä kolmiulotteisessa tilassa X-, Y- ja Z-akselien kautta, kun taas Y-akselin 4-suuntaiset pystysuorat työstökeskukset lisäävät nelisuuntaista liikettä Y-akselia pitkin, mikä mahdollistaa vapaan leikkaamisen useisiin suuntiin, mikä parantaa koneistuksen joustavuutta ja tarkkuutta.
Toisin kuin tavalliset kolmiakseliset työstökeskukset, Y-akselin nelisuuntaiset pystysuorat työstökeskukset voivat suorittaa lisäliikkeitä tai pyörityksiä Y-akselin suunnassa. Tämän ansiosta työstökone pystyy viimeistelemään useita työstöpintoja samalla kiinnityksellä, mikä parantaa merkittävästi tuotannon tehokkuutta ja mahdollistaa monimutkaisempien työkappaleiden koneistuksen samalla, kun kiinnitys- ja työkalunvaihtoaika lyhenee.
Ammattimaisena OEM-y-akselin 4-suuntaisen pystytyöstökeskuksen valmistajana ja ODM Y-akselin 4-suuntaisen pystytyöstökeskuksen tehtaana New Era on jatkuvasti saavuttanut edistyneitä tieteellisiä ja teknologisia saavutuksia sekä kotimaassa että kansainvälisesti, ja siitä on nyt kehittynyt ammattimainen valmistaja, jolla on täydellinen tuotanto- ja asennuskeskus.
2. Y-akselin nelisuuntaisen pystysuoran työstökeskuksen toimintaperiaate
Y-akselin nelisuuntaisen pystysuoran koneistuskeskuksen toimintaperiaate perustuu CNC-tekniikkaan. CNC-järjestelmä ohjaa tarkasti X-, Y- ja Z-akseleita sekä neljättä pyöritettävää Y-akselia työkappaleen leikkaamiseksi. CNC-järjestelmä ohjaa käytön aikana työstökoneen liikerataa ja syöttönopeutta ohjelman ohjeiden mukaisesti, jolloin työkalu liikkuu joustavasti useisiin suuntiin, jolloin saadaan aikaan monipuolinen koneistus.
(1) X-, Y-, Z-akselin liike: Kuten perinteiset pystysuorat työstökeskukset, Y-akselin nelisuuntaisen työstökeskuksen X-, Y- ja Z-akselit vastaavat työkappaleen kolmiulotteisesta avaruudellisesta liikkeestä ja ohjaavat työkalun ja työkappaleen suhteellista sijaintia.
(2) Y-akselin nelisuuntainen kierto: Perinteisen Y-akselin suunnan lisäksi työstökone lisää ylimääräistä pyörimisliikettä, jolloin työkappaletta voidaan työstää useissa eri kulmissa ilman uudelleenkiinnitystä. Y-akselin pyörimiskulmaa säätämällä työkalu voi päästä työkappaleeseen useista suunnista monimutkaisten leikkaustehtävien suorittamiseksi.
(3) Monipuolinen työstö: Työstökoneen nelisuuntaisen liikkeen ohjauksessa työkappaletta voidaan työstää useilla pinnoilla ja kulmissa yhden kiinnityksen jälkeen. Pyörimällä työkappaletta Y-akselin nelisuuntainen pystysuora työstökeskus voi välttää useiden kiinnitysten aiheuttamat virheet, mikä varmistaa erittäin tarkan koneistustuloksen.
3. Puhdistuksen ja huollon tarkistuslista suuriiskuisille pystysuuntaisille työstökeskuksille
| Vikaluokitus | Vika-ilmiö | Mahdolliset syyt | Ratkaisut |
| Y-akselin mekaaniset ongelmat | Epänormaali kohina tai tärinä Y-akselin liikkeen aikana | • Neljän ohjauskiskon epätasainen voitelu (suuret vaihtelut kuorman jakautumisessa). • Epätasainen kuularuuvin esijännitys. • Ohjainkiskon muovipinnoitteen paikallinen kuluminen. | • Tarkista, onko useiden ohjauskiskojen voitelukohdissa tukoksia. • Säädä kuularuuvin esijännitys uudelleen. • Vaihda kulunut muovipinnoite tai ohjauskisko. |
| Koneistustarkkuusongelmat | Vähentynyt Y-akselin toistettavuus | • Kertynyt välys (pitkän iskun monisuuntainen voima).
• Lämpötilan muodonmuutos (epätasainen lämpölaajeneminen neljään suuntaan). | • Kompensoi lyijyruuvin välys tai vaihda mutteri.
• Lisää ympäristön lämpötilan säätöä tai esilämmitysaikaa. |
| Jäähdytys/voiteluongelmat | Useiden ohjauskiskojen riittämätön voitelu (öljyn puute distaalisessa päässä) | • Riittämätön paine keskitetyssä voitelupumpussa.
• Tukkeutunut jakaja (altis vioittumiselle pitkissä öljylinjoissa). | • Päivitä korkeapaineinen voitelupumppu.
• Tarkasta öljyputket osa kerrallaan ja puhdista jakaja. |
| Rakenteelliset kysymykset | Häiriö tai siru vuoto nelisuuntaisesta suojakannessa | • Suojakannen taitteiden jumiutuminen (monimutkainen monisuuntainen liike).
• Tiivistysliuskojen vanheneminen. | • Säädä suojakannen kiskoa.
• Vaihda öljynkestävät tiivistenauhat. |
