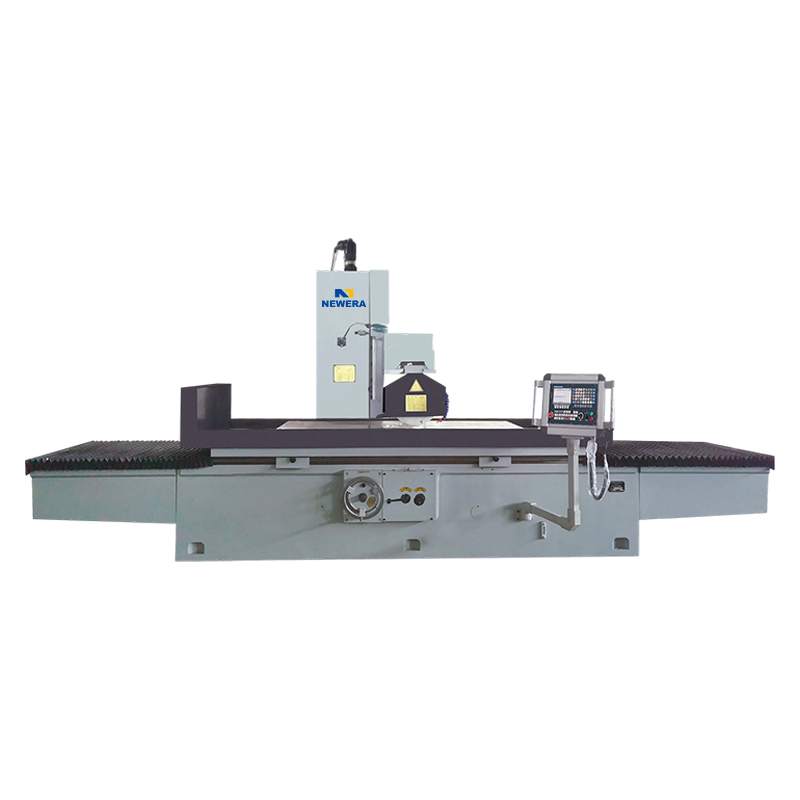

A ohjelmaohjattu pintahiomakone (CNC-pintahiomakone) on erittäin tarkka hiomakone, jota ohjataan automaattisesti numeerisen ohjausjärjestelmän (CNC) avulla. Sitä käytetään laajalti koneiden valmistuksessa, muottien käsittelyssä ja tarkkuusmekaanisten osien työstyksessä. Perinteisiin manuaalisiin pintahiomakoneisiin verrattuna ohjelmaohjatuilla pintahiomakoneilla on korkeampi automaatiotaso, vakaampi työstötarkkuus ja vahvempi sopeutumiskyky, mikä tekee niistä erityisen sopivia massatuotantoon ja monimutkaisten työkappaleiden koneistukseen.
Ammattimaisena OEM-ohjelmaohjatun pintahiomakoneen valmistajana ja ODM-ohjelmaohjatun pintahiomakonetehtaana New Era on jatkuvasti saavuttanut edistyneitä tieteellisiä ja teknologisia saavutuksia sekä kotimaassa että kansainvälisesti, ja on nyt kehittynyt ammattimaiseksi valmistajaksi, jolla on täydellinen tuotanto- ja asennuskeskus. Tarjoamme asiakkaillemme aina parhaat ratkaisut ja luomme maksimaalista lisäarvoa korkealaatuisilla tuotteilla ja täydellisillä palveluilla.
1. Toimintaperiaate a Ohjelmaohjattu pintahiomakone
Ohjelmaohjatun pintahiomakoneen toimintaperiaate on samanlainen kuin perinteisen pintahiomakoneen; hionta suoritetaan edelleen hiomakoneen hiomalaikan ja työkappaleen välisen kosketuksen kautta. Suurin ero ohjelmaohjatussa pintahiomakoneessa on kuitenkin sen eri toimintojen tarkassa ohjauksessa numeerisen ohjausjärjestelmän (NC) avulla, jolloin saavutetaan automatisoitu ja tarkka koneistus.
(1) NC-järjestelmän ohjaus
Ohjelmaohjatun pintahiomakoneen ydin on sen NC-järjestelmä, tyypillisesti erittäin tarkka NC-järjestelmä. Käyttäjä suunnittelee työkappaleen työstöpiirustukset CAD/CAM-ohjelmistolla ja generoi vastaavan NC-ohjelman. Nämä ohjelmaohjeet sisältävät työkappaleen mitat, muodon, hiontajärjestyksen, syöttönopeuden jne. ja NC-järjestelmä ohjaa hiomakoneen liikettä näiden ohjelmaohjeiden mukaisesti.
(2) Automatisoitu syöttö- ja jauhatusprosessi
NC-järjestelmä ohjaa tarkasti X-, Y- ja Z-akselien liikettä, jolloin hiomakone pystyy suorittamaan tarkan hionnoksen asetetulla reitillä. Hiomalaikka pyörii suurella nopeudella karan ohjaamana, koskettaa työkappaleen pintaa ja poistaa materiaalia. Tarkalla syöttömenetelmällä varmistetaan työkappaleen pinnan tasaisuus, sileys ja tarkkuus.
(3) Jäähdytys ja lastujen poisto leikkausnesteellä
Kuten perinteiset pintahiomakoneet, myös ohjelmaohjatut pintahiomakoneet tarvitsevat leikkausnestettä jäähdytykseen ja voiteluun, mikä vähentää leikkauslämpöä ja lastun kertymistä, mikä estää lämpötilan nousun koneistuksen aikana vaikuttamasta työkappaleen ja hiomalaikan tarkkuuteen. Leikkuunestejärjestelmä suihkuttaa tasaisesti jäähdytysnestettä hiomalaikan ja työkappaleen väliselle kosketusalueelle suuttimien kautta varmistaen tasaisen koneistuksen.
(4) Automaattinen pukeutuminen ja virheiden korvaus
Ohjelmaohjatut pintahiomakoneet on tyypillisesti varustettu automaattisilla sidontalaitteilla, jotka pukevat ja kalibroivat hiomalaikan automaattisesti varmistaen, että se pysyy optimaalisessa leikkauskunnossa. Samalla CNC-järjestelmä pystyy kompensoimaan reaaliajassa pienet virheet hionnan aikana, mikä varmistaa työkappaleen mittojen tarkkuuden.
2. Ohjelmaohjattujen pintahiomakoneiden edut ja ominaisuudet
(1) Korkean tarkkuuden koneistus
Ohjelmaohjatut pintahiomakoneet voivat ohjata hiontaprosessia tarkasti CNC-järjestelmän kautta, mikä saavuttaa mikronitason koneistustarkkuuden. Mittojen, muodon ja pintakäsittelyn korkea tasaisuus on taattu, joten ne sopivat erityisen hyvin tarkkuusosien massatuotantoon.
(2) Korkea hyötysuhde ja automaatio
Perinteiset pintahiomakoneet vaativat laajaa manuaalista käyttöä, kun taas ohjelmaohjatut pintahiomakoneet CNC-järjestelmän täysin automatisoidun ohjauksen ansiosta parantavat merkittävästi työstötehokkuutta erityisesti massatuotannossa. Automaattinen ohjausjärjestelmä voi automaattisesti säätää parametreja, kuten syöttönopeutta, hiontasyvyyttä ja työstöpolkua erilaisten työkappalevaatimusten mukaan, mikä parantaa tuotannon tehokkuutta ja käsittelyn laatua.
(3) Monimutkainen työkappaleen työstömahdollisuus
Perinteisiä pintahiomakoneita käytetään enimmäkseen yksinkertaiseen pintahiontaan, kun taas ohjelmaohjatut pintahiomakoneet pystyvät käsittelemään monimutkaisempia työkappaleen muotoja. CNC-ohjelmoinnin avulla ohjelmaohjatut pintahiomakoneet voivat suorittaa erilaisia monimutkaisia hiontatoimintoja työkappaleille, mukaan lukien viisteet, urat ja porrastetut pinnat, jotka täyttävät erilaiset käsittelytarpeet.
3. Ohjelmaohjattujen pintahiomakoneiden huoltopisteet
Ohjelmaohjattujen pintahiomakoneiden korkea tarkkuus ja vakaus edellyttävät asianmukaista huoltoa. Säännöllinen huolto on välttämätöntä pitkän aikavälin vakaan toiminnan ja korkean koneistustarkkuuden varmistamiseksi. Tässä on joitain tärkeimpiä ylläpitokohtia:
Säännöllinen puhdistus ja voitelu:
Puhtaus on ohjelmaohjatun pintahiomakoneen normaalin toiminnan perusta. Puhdista työpöytä, ohjaimet, kara, hiomalaikat ja muut osat säännöllisesti estääksesi hiontajätteen ja epäpuhtauksien kerääntymisen, jotka voivat vaikuttaa koneistuksen tarkkuuteen. Voitele samanaikaisesti ohjaimet, johtoruuvit, kara ja muut liikkuvat osat säännöllisesti kitkan ja kulumisen estämiseksi.
Tarkasta hiomalaikat ja kara:
Hiomalaikan kuluminen vaikuttaa suoraan koneistuksen tarkkuuteen ja pinnan laatuun; siksi on tarpeen säännöllisesti tarkastaa hiomalaikan kulumistila. Jos hiomalaikassa on epätasaista kulumista tai halkeamia, se on vaihdettava tai korjattava viipymättä. Kara on myös hiomakoneen ydinkomponentti; Tarkista säännöllisesti sen toiminta varmistaaksesi, että se toimii sujuvasti ilman epänormaalia ääntä.
Työstökoneiden kalibrointi:
Lisääntyneen käytön myötä ohjelmaohjattujen pintahiomakoneiden työstötarkkuus voi poiketa. Säännöllinen tarkkuuskalibrointi tarkkuusmittaustyökaluilla (kuten laserinterferometreillä ja tasoilla) on tarpeen, jotta työstökone säilyttää optimaalisen työstötarkkuuden.
Leikkausnestejärjestelmän huolto:
Leikkuunestejärjestelmä on ratkaiseva hiomakoneen jäähdytyksen ja voitelun kannalta. Tarkista leikkausnesteen taso, laatu ja pitoisuus säännöllisesti ja vaihda leikkuuneste tarvittaessa. Samanaikaisesti leikkausnesteen suodatusjärjestelmä tulee puhdistaa säännöllisesti, jotta epäpuhtaudet eivät saastuttaisi leikkausnestettä ja vaikuta jäähdytystehoon.
