Käytettävyyden tavoittelu Käyttää hienostunutta kansirakennetta ja sen suunnittelussa on otettu huomioon pääsy pöydälle ja työkappaleen käsittely nosturilla. Muita parempaa työstettävyyttä parantavia ominaisuuksia on myös sisällytetty koko koneeseen. Hydrauliikkayksikkö ja muut määräaikaishuoltoa vaativat oheislaitteet sijoitetaan helposti saavutettavaan paikkaan huollettavuuden parantamiseksi.
Suurempi karan tuotto Lisätty S3 15 % nimellislähtöteho ja vääntömomentti; Paranna lyhytaikaista raskasta leikkauskykyä; Lyhennä kiihdytys-, hidastus- ja jäykkä naputusaikaa.
Uuden sukupolven karamoottori Älykäs karan kuormituksen hallinta; Rouhintateho kasvoi 28 %.
Uusi HMI entistä helpompaa Usein käytetyt toiminnot muutetaan monimutkaisista lukitusasetuksista yhden näppäimen käyttöön.
Järjestelmän käsittely on vahvempaa Yksinkertainen koneistuksen tarkkuustason asetus.
Älykäs valmistus Kätevä IoT-laajennus; Sisällytä kaikki yleiset sopimukset.
Nopea ja luotettava ATC-työkalulehti
Sähkökaapin ilmastointilaite Täysi valikoima tavallisia "sähkökaappi-ilmastointilaitteita". Estä pölyn, öljysumun ja kosteuden pääsy sähkökaapin sisälle, säädä lämpötilaa elektronisesti, pidä sähkökaapin lämpötila vakiona, paranna koko koneen työtehoa ja elektronisten komponenttien käyttöikää. Ylivoimaisen suorituskyvyn lisäksi se suojaa myös koneen käyttöikää ja käyttöastetta.

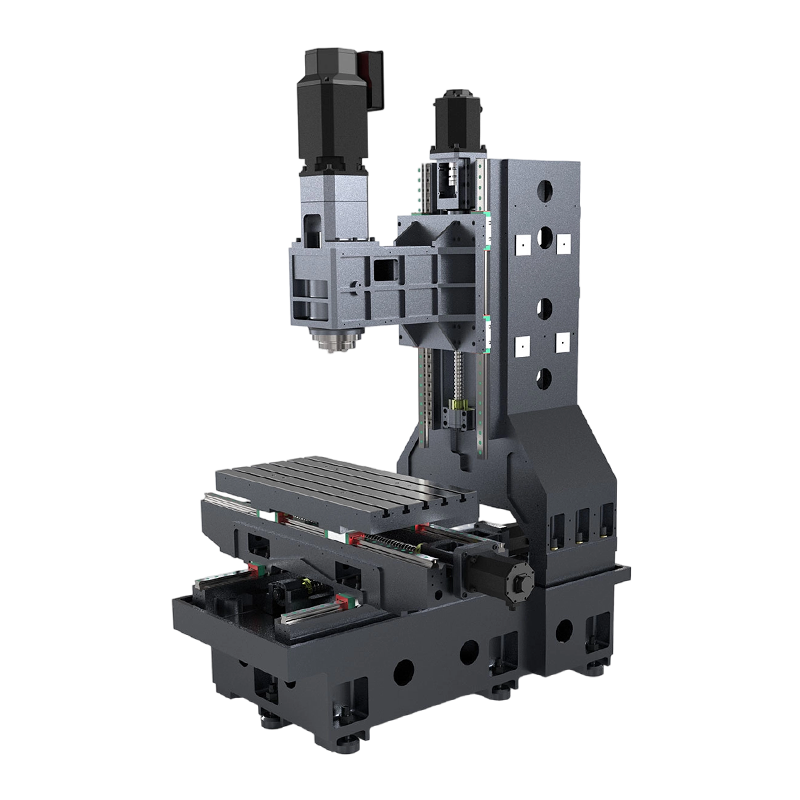

Rakenne Runko ja satula on vahvistettu vuoristoripeillä, ja voimanvirtauslinja on lyhin parhaan jäykkyyden takaamiseksi. Erinomaisen teknisen suunnittelun perusteella työstökeskuksen pohjan ja pilarin rivat kestävät vääntöä, iskunvaimennusta ja siirtävät leikkausvärähtelyn leikkaamattomalle alueelle. Pylväs käyttää vääntömomenttiputkirakennetta, joka tarjoaa erinomaisen jäykkyyden ja kestävyyden taipumista ja vääntöä vastaan. Erittäin leveä pohjarakenne pienentää alustan painopistettä ja säätää koneen painopisteen optimaaliselle vakaalle korkeudelle. Pylvään pohjaa levennetään koneen vakauden lisäämiseksi.
Kolmiakselinen esivetopalloruuvi Tuotu JIS-C3-hiomalaatuinen esijännitetty mutteriruuvi välyksen, korkean lämmönkestävyyden, kulutuskestävyyden, vääntökestävyyden ja pitkän käyttöiän poistamiseksi varmistaen koneen erittäin tarkan koneistuksen ja ottamalla käyttöön tuodun tarkkuustilavuuden Öljyntäyttökone varmistaa aksiaalisen syöttömekanismin voitelun.
Komposiittitarkkuusilmakompressori Varmista puhtaan ilman syöttö ja koneen osien paineen tunnistus. lisää luotettava ilmanpaineventtiilin toiminnan ohjaus. lisää vesipisaroiden erotinta ulkoisen kosteuden poistamiseksi.
Tekniset parametrit
Malli
Yksikkö
EV850
Matkailu (X/Y/Z)
mm
800/500/500
Työpöydän mitat
mm
1000x500
T-paikka
mm
5-18Tx90
Suurin kuormitus
kg
400
Etäisyys karan nokasta pöytään
mm
150-650
Etäisyys karan keskustasta pystypylvääseen
mm
550
Kara
kartiomainen
BT40
Pyörimisnopeus
rpm
12000
FANUC Moottorin teho
kW
7.5.11.15
MITSUBISHI Moottorin teho
kW
7.5.11.15
Kolmiakselinen
FANUC Moottorin teho (X/Y/Z)
kW
1,8/1,8/3,0
MITSUBISHI Moottorin teho (X/Y/Z)
kW
2,0/2,0/3,0
Kiskojen erittely (X/Y/Z)
mm
Rulla: 35
Liukusäätimien määrä (X/Y/Z)
Pc
4/4/4
Ruuvin koko
mm
JIS C3: Φ40
G01 Syöttönopeus
mm/min
1-10 000
G01 Pikaliikenopeus (X/Y/Z)
m/min
48/48/48
Paikannustarkkuus
mm
±0,005/300
Toistuva paikannustarkkuus
mm
±0,003/300
Työkalulehti
Manipulaattorikirjasto
pce.
24
Aika vaihtaa työkaluterä
s
1,3-1,8
Työkalun maksimipituus
mm
300
Työkalun maksimihalkaisija (kaikki työkalun reiät ovat täynnä työkaluja)
mm
78
Työkalun maksimihalkaisija (työkalun reiät ovat tyhjiä vasemmalla ja oikealla)
Nantong New Era Technology Co., LTD specializes in developing, designing and producing numerical control machine and CNC machine tool for more than 20 years. We have a professional team in technology development, manufacturing and sales services.
As a professional OEM Edullinen VMC EV850 manufacturers and ODM Edullinen VMC EV850 company, New Era has continuously obtained the advanced scientific and technological achievements at home and abroad, and has now developed into a professional manufacturer with a complete production and mounting center.We always provide customers with the best solutions and creates the maximum value with high-quality products and perfect services.
